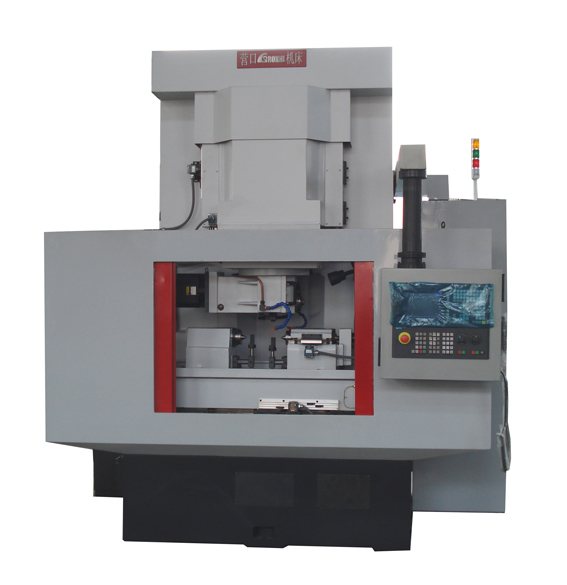

机床的主要技术规格和参数 1、主要规格:最大工件直径 x 最大模数 ¢400x 8 mm 2、加工范围: (1)最大工件直径 ¢400 mm (2)最大模数 8 mm 3、尺寸规格: (1)可安装剃齿刀最大直径 250 mm (2)可安装剃齿刀最大宽度 50 mm (3)两顶尖间最大轴向距离 550 mm (4)剃齿刀中心到工件中心距离 120~330 mm (6)工作台最大移动距离(X轴行程)170 mm (7)刀架滑板竖直最大移动距离(Z轴行程) 210mm (8)刀架滑台切向最大移动距离(Y轴行程) 40 mm (9)刀架最大回转角度(A轴)±20度 (11)工件中心至床身底面距离 1135 mm 4、运动参数: (1)剃齿刀主轴转速范围 40~450 rpm (2)轴向进给速度范围(X轴)5~160 mm/min(无级) (3)径向进给速度范围(Z轴)0.15~600 mm/min(无级) (4)切向进给速度范围(Y轴)5~120 mm/min(无级) (5)刀架最大回转速度(A轴)10度 /min(无级) (6)最小增量 0.001 5、数控系统:SIEMENS 802D数控系统 6、主要电机容量: (1)刀具主轴电机 (B轴) 7.5KW (2)轴向进给交流伺服电机(X轴)1.6KW (3)径向进给交流伺服电机(Z轴)1.6KW (4)切向进给交流伺服电机(Y轴)1.6KW (5)刀架回转交流伺服电机(A轴) 0.75KW 7、机床净重 约7500kg |
